दक्षिण कोरिया के ग्योंगगी प्रांत में स्थित एक सीमेंट संयंत्र को 2023 के अंत में अपने क्लिंकर ड्रैग कन्वेयर पर बार-बार चेन टूटने की समस्या का सामना करना पड़ा। संयंत्र मानक ANSI #80 रोलर चेन का ऑर्डर दे रहा था, लेकिन ड्राइव 180-250 घंटों के भीतर पिन शियर के कारण विफल हो रही थीं। विनिर्देश कागज़ पर सही लग रहे थे - पिच मेल खा रही थी, चेन स्प्रोकेट में फिट हो रही थी, और कैटलॉग में दिया गया ब्रेकिंग लोड गणना किए गए ड्राइव लोड के लिए पर्याप्त प्रतीत हो रहा था। खरीद टीम से गलती यह हुई कि मूल चेन ANSI #80 नहीं बल्कि 81XH इंजीनियर क्लास चेन थी। यहां "H" कोई ग्रेडिंग प्रत्यय नहीं है - यह पूरी तरह से अलग चेन श्रृंखला है, जिसका बैरल व्यास मानक रोलर चेन के लगभग दोगुना और कार्यभार कई गुना अधिक है। श्रम और डाउनटाइम सहित प्रत्येक चेन विफलता की लागत, सही चेन की कीमत से आठ गुना अधिक थी।
इस प्रकार की त्रुटि विशेष रूप से कन्वेयर चेन कन्वेयर ड्राइव के अनुप्रयोगों की विविधता अन्य किसी भी प्रकार की चेन ड्राइव की तुलना में कहीं अधिक व्यापक भार स्थितियों, चेन प्रकारों और इंजीनियरिंग मानकों को कवर करती है। विभिन्न कन्वेयर ड्राइव को समझना आवश्यक है। कन्वेयर चेन विभिन्न प्रकार के उत्पाद संरचनात्मक रूप से, आयामों के अनुसार और जिन अनुप्रयोगों के लिए उन्हें डिज़ाइन किया गया है, उनके संदर्भ में भिन्न होते हैं - यही सही चयन का आधार है।
कन्वेयर चेन सिर्फ एक लंबी रोलर चेन क्यों नहीं है?
मानक रोलर चेन मोटरसाइकिल ड्राइव, गियरबॉक्स टाइमिंग ड्राइव और सामान्य पावर ट्रांसमिशन में इस्तेमाल होने वाली कन्वेयर चेन मुख्य रूप से दो शाफ्ट के बीच घूर्णी टॉर्क संचारित करने के लिए डिज़ाइन की जाती है। इसकी ज्यामिति इस उद्देश्य के लिए पिन-बुशिंग संपर्क क्षेत्र और रोलर एंगेजमेंट मैकेनिक्स को अनुकूलित करती है। कन्वेयर चेन की प्राथमिकताएँ अलग होती हैं: इसे अपनी पूरी लंबाई में समान रूप से भार वहन करना होता है, घर्षणकारी या संक्षारक पदार्थों के साथ निरंतर संपर्क को सहन करना होता है, और न्यूनतम रखरखाव की आवश्यकता के साथ वर्षों तक विश्वसनीय रूप से कार्य करना होता है।
तीन संरचनात्मक विशेषताएं कन्वेयर चेन को मानक ड्राइव चेन से अलग करती हैं:
इंजीनियर श्रेणी की कन्वेयर चेन में, बैरल (रोलर बुशिंग) का बाहरी व्यास पिच की तुलना में काफी बड़ा होता है। इससे स्प्रोकेट के दांत की जड़ के विरुद्ध भार वहन क्षेत्र बढ़ जाता है और संपर्क तनाव एक व्यापक सतह पर वितरित हो जाता है - यह तब महत्वपूर्ण होता है जब खिंचाव भार चेन पर लगातार उच्च पार्श्व भार उत्पन्न करता है।
अधिकांश कन्वेयर चेन वेल्डेड या बोल्टेड अटैचमेंट - विस्तारित लिंक प्लेट (K1, K2), बेंट अटैचमेंट (A1, A2), या पुशर बार - को स्वीकार करने के लिए डिज़ाइन की जाती हैं, जो ले जाए जाने वाले पदार्थ को ढोते हैं। अटैचमेंट की ज्यामिति को चेन सीरीज़ के साथ ही निर्दिष्ट किया जाना चाहिए, इसे बाद में नहीं जोड़ा जाना चाहिए।
खाद्य-ग्रेड कन्वेयर सिस्टम में स्टेनलेस स्टील की बाहरी प्लेटें और कार्बन स्टील के आंतरिक भाग, या धुलाई क्षेत्रों में पूरी तरह से स्टेनलेस स्टील की प्लेटें आवश्यक होती हैं। सीमेंट और खनन अनुप्रयोगों में कठोर बैरल सतहों के साथ ताप-उपचारित कार्बन स्टील का उपयोग किया जाता है। सही सामग्री का चुनाव इस बात पर निर्भर करता है कि चेन किससे संपर्क करती है, न कि विद्युत संचरण की आवश्यकता पर।

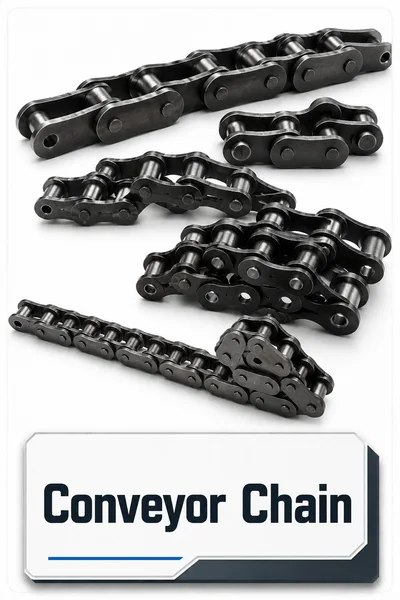

कन्वेयर चेन के छह प्रकार: संरचना, पिच रेंज और सही उपयोग
प्रत्येक कन्वेयर चेन को एक विशिष्ट भार, परिचालन वातावरण और सामग्री-संचालन ज्यामिति के लिए डिज़ाइन किया जाता है। गलत प्रकार का चयन करने से न केवल सेवा जीवन कम होता है, बल्कि इससे ऐसी प्रणालीगत विफलताएँ भी उत्पन्न हो सकती हैं जो न केवल चेन को बल्कि संपूर्ण कन्वेयर संरचना को नुकसान पहुँचाती हैं।
| चेन प्रकार | सामान्य पिच रेंज | संरचनात्मक विशेषता | प्राथमिक आवेदन | मुख्य सीमा |
|---|---|---|---|---|
| डबल-पिच रोलर चेन | 38.10–76.20 मिमी | मानक रोलर, 2× पिच | हल्का कन्वेयर, धीमी गति से चलने वाला ओवरहेड, पुर्जों का संचय | अधिकतम गति लगभग 60 मीटर/मिनट; इस गति से ऊपर बहुभुज प्रभाव दिखाई देता है। |
| फ्लैट-टॉप चेन (843/845/1843) | 25.40–50.80 मिमी | सपाट प्लेट की ऊपरी सतह; कोई रोलर नहीं | बोतल भरना, डिब्बाबंदी, ऑटोमोटिव असेंबली स्लाइडिंग कन्वेयर | निचली सतह पर उच्च घर्षण; चिकनाई युक्त गाइड रेल की आवश्यकता होती है |
| इंजीनियर क्लास चेन (55/67/81X/88K) | 63.5–228.6 मिमी | बड़ा बैरल, ठोस बुशिंग, भारी प्लेट | ड्रैग कन्वेयर, स्क्रैपर कन्वेयर, खनन, सीमेंट | उप-श्रृंखलाओं में प्रतिस्थापन नहीं किया जा सकता (94 बनाम 95 त्रुटि जोखिम) |
| बकेट एलिवेटर चेन | 76.20–203.2 मिमी | बकेट बोल्ट फ्लैंज के लिए वेल्डेड अटैचमेंट | अनाज लिफ्ट, सीमेंट बाल्टी लिफ्ट, खनन | भरने के बिंदु पर उच्च आघात भार — भारी श्रृंखला निर्दिष्ट करना आवश्यक है |
| पिंटल चेन (662/667/88K) | 50.80–101.60 मिमी | ढलवां लोहा या इस्पात, खुला बैरल | कृषि, लकड़ी के चिप्स ले जाने वाले कन्वेयर, कागज मिल का अपशिष्ट | झटके लगने पर कच्चा लोहा भंगुर हो जाता है; प्रभाव भार के लिए इस्पात प्रकार को प्राथमिकता दी जाती है। |
| लीफ / होइस्ट चेन (AL/BL सीरीज) | 12.70–50.80 मिमी | कोई रोलर नहीं; शुद्ध तन्य भार | फोर्कलिफ्ट मास्ट, क्रेन होइस्ट, वर्टिकल लिफ्ट | क्षैतिज कन्वेयर के लिए उपयुक्त नहीं; पार्श्व भार वहन के लिए डिज़ाइन नहीं किया गया है। |
डबल-पिच चेन और इंजीनियर क्लास चेन भार वहन करने में किस प्रकार भिन्न होती हैं?
डबल-पिच ट्रांसमिशन चेन — मानक रोलर व्यास के साथ विस्तारित लिंक पिच पर ध्यान दें
डबल-पिच कन्वेयर चेन यह मानक रोलर चेन की तरह ही भार वहन करती है - लिंक प्लेटों में तनाव बल और रोलर तथा स्प्रोकेट के दांतों के बीच रोलिंग संपर्क के माध्यम से। डबल पिच से चेन के प्रति मीटर में लिंक की संख्या कम हो जाती है, जिससे वजन और चेन की लागत कम हो जाती है। लेकिन इससे भार वहन क्षमता में आनुपातिक वृद्धि नहीं होती - लिंक प्लेटों का अनुप्रस्थ काट मानक पिच वाली चेन के समान ही होता है, इसलिए टूटने का भार मूलतः मानक पिच वाली चेन के बराबर ही होता है।
इंजीनियर वर्ग श्रृंखला यह एक मौलिक रूप से भिन्न भार वहन सिद्धांत पर काम करता है। बैरल (इंजीनियर श्रेणी में संयुक्त बुशिंग और रोलर असेंबली) का बाहरी व्यास पिच से अनुमानित व्यास से कहीं अधिक होता है। 63.5 मिमी पिच वाली 67-सीरीज़ चेन में, बैरल का व्यास 44.45 मिमी होता है - यानी बैरल-से-पिच का अनुपात 0.70 है, जबकि मानक ANSI रोलर चेन में यह अनुपात 0.60 होता है। यह बड़ा बैरल चेन और स्प्रोकेट के दांत के बीच अनुमानित भार वहन क्षेत्र को काफी बढ़ा देता है, जिससे चेन अपने वजन की प्रति इकाई अधिक भार वहन कर सकती है। इसका नुकसान यह है कि इंजीनियर श्रेणी के स्प्रोकेट को चेन सीरीज़ के विशिष्ट बैरल व्यास के अनुसार बनाया जाना चाहिए - और ऑर्डर देने से पहले सीरीज़ की पुष्टि करना आवश्यक है।
कन्वेयर चेन के लिए लोड की गणना ड्राइव चेन के आकार निर्धारण से भिन्न होती है। ड्राइव चेन का आकार संचारित शक्ति और शाफ्ट की गति के आधार पर निर्धारित किया जाता है। ड्रैग कन्वेयर चेन चेन पर लगने वाले भार का माप कुल घर्षण भार से किया जाता है — चेन पर सामग्री के भार का योग, चेन और गर्त के घर्षण गुणांक से गुणा किया जाता है, साथ ही चेन के भार का भी उसी गुणांक से गुणा किया जाता है। 2,000 किलोग्राम/घंटा घनत्व वाली सामग्री और 0.35 के चेन-टू-स्टील गर्त घर्षण गुणांक वाले 30 मीटर लंबे क्षैतिज स्क्रैपर कन्वेयर के लिए, भारित तरफ घर्षण भार आसानी से 8-12 किलोन्यूटन तक पहुंच सकता है। आवश्यक सेवा गुणांक (उद्योग में प्रचलित शॉक-लोडेड कन्वेयर के लिए आमतौर पर 8:1) पर चेन की कार्यभार सीमा न्यूनतम चेन विनिर्देश निर्धारित करती है — न कि स्थापित मोटर शक्ति।
कन्वेयर चेन पिच का चयन कैसे करें: एक व्यावहारिक विधि
कन्वेयर चेन पिच के चयन के लिए कोई सर्वमान्य सूत्र नहीं है — सही तरीका इस बात पर निर्भर करता है कि अनुप्रयोग ड्रैग कन्वेयर, फ़्लाइट कन्वेयर, बकेट एलिवेटर या फ़्लैट-टॉप स्लाइडिंग सिस्टम है। निम्नलिखित विधि सबसे सामान्य मामले पर लागू होती है: क्षैतिज या हल्के झुकाव वाला ड्रैग या स्क्रैपर कन्वेयर।
- कुल चेन पुल (Fc) की गणना किलोनाइट्रोजन में करें। क्षैतिज ड्रैग कन्वेयर के लिए: Fc = (Wm + Wc) × μ × g / 1000, जहाँ Wm कन्वेयर पर सामग्री का द्रव्यमान (किलोग्राम) है, Wc चेन और फ़्लाइट का द्रव्यमान (किलोग्राम) है, μ चेन और ट्रफ़ के बीच घर्षण गुणांक (स्टील पर स्टील के लिए 0.25–0.40) है, और g = 9.81 m/s² है। झुके हुए कन्वेयर के लिए, गुरुत्वाकर्षण घटक जोड़ें: Wm × sin(θ) × g / 1000, जहाँ θ झुकाव कोण है।
- सेवा कारक लागू करें। एकसमान, निरंतर भार के लिए: Fc को 5.0 से गुणा करें (कार्य भार के लिए न्यूनतम सुरक्षा कारक)। मध्यम झटके (कभी-कभी गांठों वाली थोक सामग्री) के लिए: 8.0 से गुणा करें। भारी झटके (चट्टान, अयस्क, बड़ी गांठ वाली सामग्री) के लिए: 10.0 या उससे अधिक से गुणा करें। इससे चेन के लिए आवश्यक न्यूनतम टूटने का भार प्राप्त होता है।
- ब्रेक लोड तालिकाओं से चेन का प्रकार और पिच चुनें। आवश्यक ब्रेक लोड का उपयोग करते हुए, इंजीनियर क्लास या हेवी-ड्यूटी कन्वेयर चेन सीरीज़ की पहचान करें जो इस मान को पूरा करती हो या इससे अधिक हो। पुष्टि करें कि चयनित चेन का बैरल व्यास आवश्यक सेंटर डिस्टेंस और शाफ्ट कॉन्फ़िगरेशन के लिए उपलब्ध स्प्रोकेट के साथ संगत है।
- चयनित प्रकार के लिए अधिकतम गति के मुकाबले चेन की गति की जांच करें। डबल-पिच कन्वेयर चेन: अधिकतम व्यावहारिक गति लगभग 60 मीटर/मिनट है। कन्वेयर पर मानक रोलर चेन: पिच के आधार पर 50-150 मीटर/मिनट। इंजीनियर श्रेणी: सामान्यतः 30 मीटर/मिनट से कम - ये चेन कम गति पर उच्च भार के लिए डिज़ाइन की गई हैं, उच्च गति परिवहन के लिए नहीं।
विशिष्ट उद्योगों में कन्वेयर चेन: वास्तव में क्या निर्दिष्ट किया जाता है
औद्योगिक कन्वेयर प्रणालियों में चेन का चयन सामग्री के वजन, घिसाव के स्तर और झटके की प्रकृति के अनुरूप होना चाहिए - न कि केवल स्थापित मोटर की शक्ति के अनुरूप।
सीमेंट और खनिज प्रसंस्करण। क्लिंकर ड्रैग कन्वेयर, रॉ मिल फीड कन्वेयर और भट्टी इनलेट कन्वेयर सभी अत्यधिक घर्षण वाली स्थितियों में और उच्च तापमान पर काम करते हैं। यहाँ मानक विनिर्देश 81XH या 88K इंजीनियर क्लास है। कन्वेयर चेन ऊष्मा-उपचारित बैरलों के साथ (आमतौर पर बैरल की सतह पर 55-60 एचआरसी)। सीमेंट वातावरण में विफलता का मुख्य कारण धूल के कणों द्वारा बैरल-स्प्रोकेट संपर्क क्षेत्र में प्रवेश करने से बैरल का घिसना है - न कि चेन की थकान। सीलबंद इंजीनियर श्रेणी की चेन, जहां उपलब्ध हों, बैरल-प्लेट इंटरफ़ेस से धूल को बाहर रखकर सीमेंट अनुप्रयोगों में सेवा जीवन को काफी बढ़ा देती हैं।
अनाज और कृषि भंडारण गोदाम। अनाज की ढुलाई में उपयोग होने वाली बकेट एलिवेटर चेन में नियमित अंतराल पर वेल्डेड बकेट अटैचमेंट प्लेट्स के साथ डबल-पिच या हेवी रोलर चेन का उपयोग किया जाता है। हेड और बूट स्प्रोकेट पर बकेट की सही स्थिति बनाए रखने के लिए बकेट अटैचमेंट लिंक्स के बीच पिच की दूरी चेन पिच का सटीक गुणक होनी चाहिए। कोरियाई चावल प्रसंस्करण संयंत्रों के लिए, 45-80 मीटर/मिनट की गति से चलने वाले वर्टिकल पैडी एलिवेटर लेग्स के लिए K1 अटैचमेंट के साथ #2060 और #2080 डबल-पिच चेन मानक कॉन्फ़िगरेशन है।
खाद्य एवं पेय पदार्थों का उत्पादन। बोतलों, डिब्बों और पैकेजिंग के लिए फ्लैट-टॉप चेन कन्वेयर सबसे तकनीकी रूप से चुनौतीपूर्ण कन्वेयर अनुप्रयोगों में से हैं - भार के कारण नहीं, बल्कि स्वच्छता और आयामी सटीकता के लिए। फ्लैट टॉप सतह को सख्त समतलता सहनशीलता के साथ बनाए रखना आवश्यक है ताकि कन्वेयर के बीच स्थानांतरण के दौरान कंटेनर पलट न जाएं। स्टेनलेस फ्लैट-टॉप स्प्रोकेट अल्ट्रा-हेम वुड (UHMW) गाइड रेल स्ट्रिप्स खाद्य क्षेत्र के लिए मानक विनिर्देश हैं, जो एक साथ जंग और स्नेहक संदूषण दोनों के जोखिमों को समाप्त करते हैं।
ऑटोमोटिव असेंबली। ऑटोमोबाइल असेंबली प्लांट में ओवरहेड पावर-एंड-फ्री कन्वेयर में प्रोग्राम किए गए असेंबली समय को बनाए रखने के लिए कोडित कैरियर स्पेसिंग वाली विशेष प्रोफाइल वाली ट्रॉली चेन का उपयोग किया जाता है। इन सिस्टम में चेन आमतौर पर 4-इंच या 6-इंच पिच वाली ड्रॉप-फोर्ज्ड चेन होती है - यह श्रेणी रोलर चेन और इंजीनियर क्लास चेन दोनों से पूरी तरह अलग है, क्योंकि इसमें मानक रोलर चेन की प्रेस-फिट प्लेट-एंड-पिन संरचना के बजाय ठोस पिन के साथ फोर्ज्ड स्टील लिंक का उपयोग किया जाता है।
अपशिष्ट और पुनर्चक्रण सुविधाएं। अपशिष्ट-से-ऊर्जा संयंत्रों और पुनर्चक्रण केंद्रों में प्रत्यावर्ती ग्रिल और गतिशील फर्श कन्वेयर के लिए ऐसी चेन की आवश्यकता होती है जो भारी, अनियमित आकार के अपशिष्ट पदार्थों से पड़ने वाले पार्श्व भार के प्रति अत्यधिक प्रतिरोधी हो। वेल्डेड फ़्लाइट बार वाली पिंटल चेन (कास्ट या मैलिएबल आयरन) पारंपरिक समाधान है, हालांकि कास्ट आयरन की तुलना में स्टील पिंटल चेन को अधिक पसंद किया जा रहा है क्योंकि स्टील वाली चेन अपशिष्ट प्रवाह में मौजूद कठोर वस्तुओं के प्रभाव से टूटने के बजाय झटकों को लोचदार रूप से अवशोषित करती है।
कन्वेयर चेन के लिए सामग्री और सतह उपचार विकल्प
| सामग्री / उपचार | संक्षारण प्रदर्शन | प्रतिरोध पहन | सर्वोत्तम अनुकूल वातावरण | सापेक्ष लागत |
|---|---|---|---|---|
| कार्बन स्टील, काला ऑक्साइड | कम | अच्छा (चिकनाई के साथ) | शुष्क आंतरिक वातावरण; चिकनाई युक्त पदार्थों के साथ खनिजों का संचालन | आधारभूत |
| निकल-प्लेटेड कार्बन स्टील | मध्यम | अच्छा | हल्का संक्षारक; सामान्यतः भोजन के निकट संपर्क में रहने योग्य। | +25–401टीपी3टी |
| स्टेनलेस स्टील 304, मिश्रित आंतरिक भाग | अच्छा | मध्यम (दांतों की सतह नरम) | खाद्य प्रसंस्करण, हल्के एसिड धुलाई क्षेत्र | +80–1201टीपी3टी |
| स्टेनलेस 316L, सभी बाहरी | उत्कृष्ट | मध्यम | समुद्री भोजन, रसायन, क्लोरीनयुक्त धुलाई | +140–1801टीपी3टी |
| केस-हार्डन्ड बैरल, कार्बन प्लेट | निम्न-मध्यम | उत्कृष्ट | सीमेंट, खनन, अपघर्षक थोक हैंडलिंग | +30–601टीपी3टी |
कन्वेयर चेन की घिसावट का मापन और प्रतिस्थापन की योजना बनाना
ड्राइव चेन की तरह ही कन्वेयर चेन को भी खिंचाव सीमा पर बदला जाता है — अधिकांश हल्के कन्वेयर अनुप्रयोगों के लिए 2% और फ्लैट-टॉप कन्वेयर जैसे सटीक पिच-महत्वपूर्ण अनुप्रयोगों के लिए 1.5%, जहाँ अधिक खिंचाव पर उत्पाद के पलटने का खतरा होता है। माप विधि समान है: टाइट साइड पर 12-20 लिंक गिनें, पिन से पिन तक की दूरी मापें और नाममात्र मान से तुलना करें।
इंजीनियर वर्ग के लिए विशिष्ट अतिरिक्त रखरखाव जांच ड्रैग कन्वेयर चेन बैरल का घिसाव इसका एक कारण है। घर्षणकारी पदार्थ के संपर्क से बैरल की बाहरी सतह घिसने पर, चेन की प्रभावी ऊंचाई कम हो जाती है और चेन डिज़ाइन की गई ऊंचाई से नीचे खिसकने लगती है। जब बैरल के घिसाव के कारण मूल व्यास 15% से अधिक कम हो जाता है, तो चेन की गर्त के तल को पार करने की क्षमता कम हो जाती है और फ़्लाइट बार के घर्षण की अक्षमता बढ़ जाती है। इस जांच के लिए, श्रृंखला के साथ-साथ कई बैरल व्यासों को कैलिपर से मापना आवश्यक है, और इसकी तुलना श्रृंखला के नाममात्र मान से की जाती है।
इंजीनियर क्लास चेन — बड़े बैरल का व्यास स्पष्ट रूप से दिखाई देता है; घर्षण वाले वातावरण में बैरल के घिसाव की निगरानी अनिवार्य है।
कन्वेयर चेन बदलते समय एक आम योजना संबंधी गलती यह होती है कि स्प्रोकेट के दांतों की ज्यामिति की जांच किए बिना ही चेन बदल दी जाती है। सही प्रोफाइल वाले स्प्रोकेट पर चलने वाली घिसी हुई कन्वेयर चेन, चेन के बढ़े हुए पिच के अनुरूप स्प्रोकेट के दांतों की जड़ को घिसा देती है। जब नई चेन लगाई जाती है, तो उसके सही दूरी पर लगे रोलर घिसे हुए स्प्रोकेट की जड़ की ज्यामिति से मेल नहीं खाते — वे प्रोफाइल पर ऊपर की ओर दांत से संपर्क करते हैं, जिससे संपर्क तनाव बढ़ जाता है और नई चेन में जल्दी खिंचाव आने लगता है। यदि कन्वेयर की वार्षिक चेन लागत काफी अधिक है, तो चेन के साथ-साथ स्प्रोकेट को बदलना हमेशा आर्थिक रूप से सही निर्णय होता है।
अक्सर पूछे जाने वाले प्रश्नों
क्या आपको अपने एप्लिकेशन के लिए विशेष रूप से निर्दिष्ट कन्वेयर चेन की आवश्यकता है?
ऑर्डर देने से पहले चेन सीरीज़, अटैचमेंट टाइप, बैरल डायमीटर और ऑपरेटिंग वातावरण की जानकारी देना सही स्पेसिफिकेशन सुनिश्चित करता है — जिससे सीरीज़ बदलने की उन गलतियों से बचा जा सकता है जो कन्वेयर चेन की समय से पहले होने वाली अधिकांश विफलताओं का कारण बनती हैं। हमारे इंजीनियर किसी भी ऑर्डर को अंतिम रूप देने से पहले अनुकूलता की पुष्टि करते हैं।
