Vad ett tomgångsdrev gör – och varför ett misslyckande är katastrofalt

I de flesta rullkedjedrivningar och transportörsystem löper kedjan mellan exakt två fungerande kedjehjul – ett drivande och ett drivet. Men många verkliga installationer kräver att kedjan ändrar riktning, navigerar runt hinder, bibehåller en specifik lindningsvinkel på drivhjulet eller spänns utan att axelns centrumavstånd justeras. Alla dessa funktioner utförs av tomgångshjulkedjehjul som kedjan passerar över eller under utan att överföra vridmoment till eller från en axel.

Till skillnad från drivdrev roterar inte ett mellanhjulsdrev axeln det är monterat på – drevet roterar fritt på en fast axeltapp, styrt av ett inre lager, bussning eller plasthål. Kedjan griper tag i tänderna, roterar drevet och fortsätter. Mellanhjulets uppgift är rent geometrisk: att omdirigera kedjans bana, eliminera nedhängning eller öka lindningsvinkeln på drivdrevet. Inget av detta låter kritiskt förrän en tomgångsrulle går sönder.

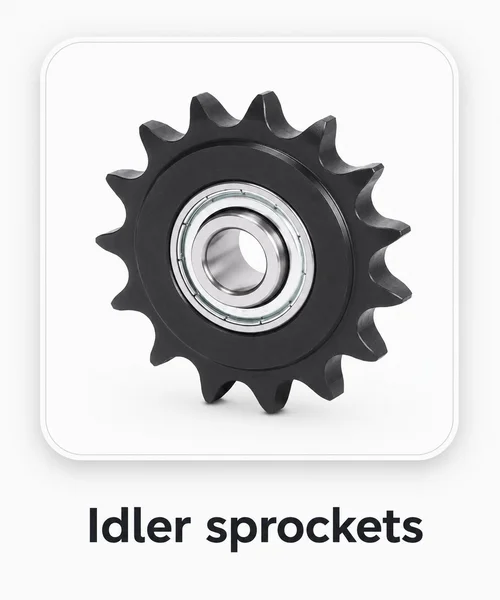

Tomgångsdrev

När en löprulle kärvar – dess lager låser sig, bussningen kollapsar eller hålet kärvar på axeln – stöter kedjan omedelbart på ett stationärt hinder i sin väg. Beroende på kedjehastighet och drivkraft varierar konsekvensen från en avbruten kedja till strukturella skador på transportbandets ram, och i värsta fall till skador från plötslig kedjevridning. Det är därför löprullens komponenters kvalitet är oproportionerligt viktig i förhållande till löprullens enkla mekaniska roll.

⚙Funktioner: kedjespänning, eliminering av nedhängning, ökning av omslutningsvinkel, 180° riktningsändring
⚙Lagertyper: kullager (ABEC-3), nållager, bronsbussning, icke-metalliskt glidlager
⚙Kroppsmaterial: 1018 eller 1045 kolstål, 304/316 rostfritt stål, UHMW eller nylonplast
⚙Kedjestorlekar: #25 till #160 standard; anpassade konfigurationer enligt ritning

De fyra konfigurationerna för tomgångslager – hur man väljer rätt

Valet av invändig lagertyp avgör friktion, lastkapacitet, underhållsintervall och tillåten axelhastighet. Var och en av de fyra typerna har en distinkt mekanisk anledning att existera – att välja enbart baserat på pris leder till förtida haveri.

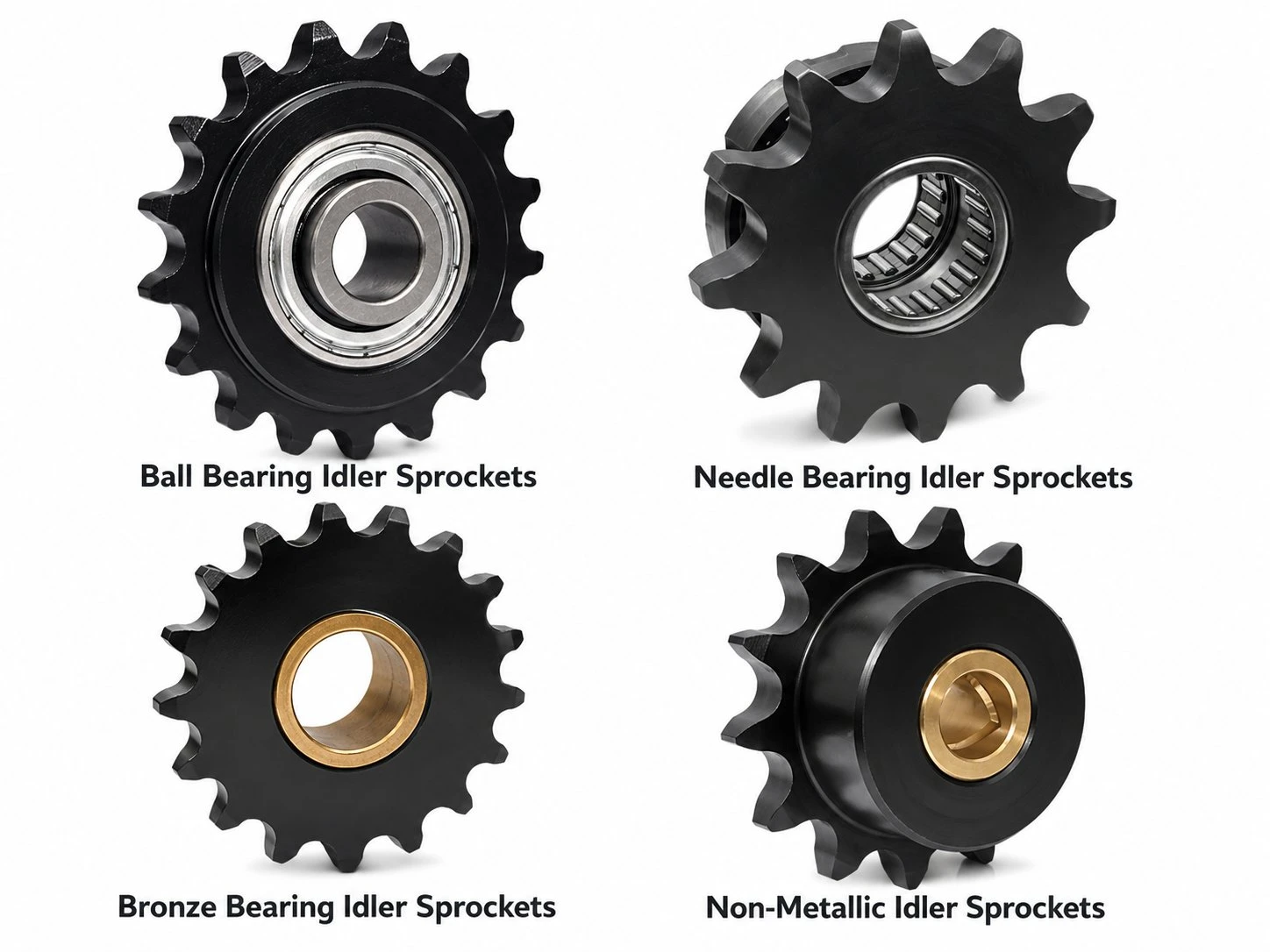

Typer av tomgångsdrev

Kullagerdrivhjul — Vanligaste typen

Ett precisionsspårkullager pressas in i kedjehjulsplattans hål och fixeras på plats. Kedjehjulet roterar på lagrets yttre ring medan den inre ringen förblir fixerad vid axeltappen. Korea Ever-Power kullagers tomgångshjul använder lager som uppfyller eller överträffar ABEC-3 toleranser — minimiklassen för jämn gång vid transportbandskedjehastigheter — med kulor av klass 10 och Polyrex EM-motorklassat fett fabriksförpackat i det tätade lagret.

Bäst för: Allmänna transportörer, förpackningslinjer, monteringssystem och alla tillämpningar som kräver måttlig radiell lastkapacitet vid kedjehastigheter på 0,5–3 m/s. Kullager ger den lägsta friktionen av de metalliska lagertyperna, vilket är viktigt vid långa transportörer med flera tomgångshjul där ackumulerad tomgångshjulsfriktion mätbart ökar kedjedragningen. Den tätade lagerkonstruktionen håller fett inne och föroreningar ute – underhållsintervall på 2 000–5 000 driftstimmar beroende på miljö.

Nållagers tomhjul — Högsta radiella lastkapacitet

Nållager använder ett stort antal cylindriska rullar med liten diameter packade runt hela borrningens omkrets. Den större totala kontaktytan jämfört med kullager gör att nållagers löphjul kan bära betydligt högre radiella belastningar för samma ytterdiameter på kedjehjulet. Mot förmodan producerar den större kontaktytan också mindre friktion per lastenhet än kullager – nållager fördelar lasten jämnare, vilket förhindrar den koncentrerade Hertz-kontaktspänningen som kännetecknar kullager under hög belastning.

Bäst för: tillämpningar där löphjulet har betydande kedjebelastning eller där kedjelindningsvinkeln över löphjulet är stor (kedjan drar nedåt på ett nedre löphjul, eller lindningsvinklar som överstiger 60°). Tunga transportörsystem som transporterar stora produktlaster, gruvtransportörer och alla system där flera produktvikter verkar på löphjulets kedjespann. Axeldiametern måste ligga inom nållagrets angivna hål — nållager har ingen innerbana som löper direkt på axelytan, så axelhårdhet (minst 58 HRC) och ytfinish (Ra ≤ 0,4 μm) är viktiga för livslängden.

Bronslager med tomgångshjul — Inga rörliga delar, lång livslängd

En bronshylsa pressas in i kedjehjulets hål. Brons är ett självsmörjande lagermaterial – dess porösa kornstruktur håller kvar olja som sipprar till lagerytan under drift, vilket ger smörjning utan extern fettpåföring. Eftersom det inte finns några rullkroppar finns det inga kulor eller rullar som kan utmattningsspricka eller flagna. Bronslagerhjul överlever ofta kullagerhjul i förorenade miljöer där slipande partiklar tränger in i lagret och orsakar utmattning av rullelementen.

Bäst för: dammiga eller grusiga miljöer (stenbrott, cement, spannmålshantering), utomhusapplikationer utsatta för regn och vägföroreningar, och alla installationer där eftersmörjning är opraktiskt. Brons är den näst vanligaste typen av löphjul inom industriellt bruk. Nackdelen är högre friktion än kullager vid låg belastning – vid långa transportband med många löphjul kan detta vara betydande. Bronsbussade löphjul är också standardvalet för situationer med låg hastighet och hög spänning där kullagrens utmattningslivslängd skulle vara dålig.

Icke-metalliska tomgångsdrev — korrosionsfria, livsmedelsklassade

Icke-metalliska tomgångshjul är konstruerade med kedjehus av plast eller UHMW och axlar i rostfritt stål, med ett slätt plasthål som löper direkt på den rostfria axeln. Inga metalliska lagerelement av något slag. Denna konfiguration eliminerar alla rostvägar – det finns ingen järnmetall i lagerzonen – vilket gör icke-metalliska tomgångshjul till rätt specifikation för livsmedelsdiskmiljöer, kemisk bearbetning, läkemedelsproduktion och vattenmiljöer där även kullager i rostfritt stål korroderar vid sitt presspassningsgränssnitt.

Bäst för: produktionslinjer för livsmedel och dryck som arbetar enligt USDA/FDA-krav; kemisk och farmaceutisk bearbetning med syra- eller alkalisk tvättning; våta eller nedsänkta applikationer såsom fiskbearbetning eller flasktvättstransportörer. Icke-metalliska löphjul är ej i lager i de flesta konfigurationer — ledtiden är vanligtvis 2–4 veckor för anpassade kombinationer av kedjehjulsstorlek, håldiameter och axelmaterial. Standardkonfigurationer i lager finns tillgängliga för de vanligaste kedjestorlekarna; kontakta oss med dina krav.

Jämförelse av lagertyper – i korthet

Kriterier	Kullager	Nållager	Bronsbussad	Icke-metallisk
Radiell belastning	Måttlig	Högsta	Måttlig–Hög	Låg–Måttlig
Friktionsnivå	Lägst	Låg (under belastning)	Medium	Låg–Mellan
Kontamineringsbeständighet	Rättvis (förseglad)	Rättvis	Excellent	Excellent
Korrosionsbeständighet	Låg (standard)	Låg (standard)	Bra	Excellent
Underhåll krävs	Förseglad — minimal	Smörj axeln	Minimal	Ingen
Lagertillgänglighet	I lager	I lager	I lager	2–4 veckors kundanpassning
Ideal miljö	Allmänt inomhus, rent	Tung belastning, måttligt dammigt	Utomhus, dammigt, vått	Livsmedel, läkemedel, kemikalier

Fem sätt som tomgångsdrev används i kedjedrivningssystem

Att förstå den mekaniska funktionen hos varje tomgångsläge hjälper till att välja rätt lagertyp och belastningsklassificering. Dessa fem konfigurationer står för majoriteten av tomgångshjulstillämpningarna i koreanska industriella installationer:

tomgångshjul kedjespännare lindningsvinkel transportbandsdrift

1
Slackspännare (vanligast). Placeras mot kedjans slaka löpning mellan driv- och drivdreven, och trycks inåt för att minska häng. Löphjulet bär kedjespänningen från båda sidor om sin kontaktbåge. A kullagerhjul är standard här — belastningen är måttlig och friktionen måste vara låg för att undvika att öka kedjedraget på den slaka sidan.

2
Omslutningsvinkelökare på drivhjulet. En liten löprulle placerad nära drivhjulets slaka sida, vilket ökar kedjelindningen från minimala 120° till 150–170°. Mer linda innebär fler tänder i ingrepp samtidigt, vilket ökar vridmomentkapaciteten och minskar belastningen per tand. Kullager, placerat för att vila inåt mot kedjans spända sida — högre belastning, så verifiera kullagren radiell kapacitet.

3
180° riktningsförändring. Kedjan går in från en riktning och ut i motsatt riktning och lindas 180° runt löphjulet. Löphjulet bär vektorsumman av båda kedjespänningskrafterna – potentiellt dubbelt så mycket som den normala kedjespänningen. nållagers löphjul är det lämpliga valet här; detta är den högsta belastade tomgångskonfigurationen.

4
Kedjebanan avböjning runt hinder. När kedjebanan måste navigera runt en konstruktionsdel eller maskinkomponent, omdirigerar en eller flera löphjul kedjan genom de erforderliga vinklarna. Belastningen beror på avböjningsvinkeln – grunda avböjningar (under 30°) är lågbelastning; skarpare avböjningar närmar sig 180°-fallet. Välj lagertyp baserat på avböjningsvinkel och kedjespänning.

5
Stöd för botten av transportkedjan. På långa horisontella transportörer orsakar kedjans egenvikt att den nedre returbanan sjunker. Stödrullar placerade med jämna mellanrum under returbanan förhindrar vibrationer och buller orsakade av sjunkning. Belastningen här är enbart kedjans vikt per spann – vanligtvis lätt, så bronsbussade löphjul är standard i denna position som det billigaste alternativet med tillräcklig kapacitet för lasten.

Tillämpningar av tomgångsdrev inom den koreanska industrin

🏭 Tillverkning av traverstransportörer för biltillverkning

Koreanska bilmonteringsfabriker använder överliggande transportörsystem med kraftöverföring där kedjebanan följer komplexa tredimensionella rutter. Kullager- och nållagers löphjul styr kedjan runt vertikala böjar, horisontella kurvor och lutningar. I måleriverkstäder där vattenbaserade beläggningar och tvättcykler är standard specificeras rostfria karosserihjul med tätade lager för att förhindra korrosionskontaminering av produktytan nedanför.

🍖 Livsmedelsbearbetning och kylkedja

Koreanska transportband för köttbearbetning, hantering av skaldjur och bagerier körs under dagliga högtryckstvättcykler med rengöringsmedel och varmt vatten. Icke-metalliska löphjul med rostfria axlar är standardspecifikationen vid dessa anläggningar – ingen järnmetall som rostar, inget smörjmedel som förorenar produkten och USDA-godkända material genomgående. Byten kan göras utan fullständig lagerutdragningsverktyg, vilket minskar bytestiden under saneringsfönster.

⛏ Gruvdrift och tung materialhantering

Gruvtransportörer och skrapkedjesystem i koreanska stenbrott och ballastverk använder nållagers och bronsbussade löphjul på returpositioner. Den slipande, vattenbelastade miljön som förstör kullagertätningar på månader tolereras väl av bronsbussade löphjul som har sin egen smörjning i lagermaterialet. Nållagers löphjul hanterar riktningsändringslägen där kedjelindning och spänning kombineras för att skapa höga radiella belastningar.

kedjehjul och kedja applikation 3

Val av tomgångsdrev — Steg-för-steg-beslutsprocess

Att specificera ett tomgångsdrev kräver fyra beslut i följd. Varje steg begränsar specifikationen och undviker vanliga fel vid över- eller underspecifikation:

Steg 1
Identifiera kedjans storlek och tomgångshjulets position. Notera ANSI-kedjenumret (#40, #50, #60 etc.) och om löphjulet är i en slakspännarposition, i ett belastat riktningsbytesläge eller på ett returstöd. Positionen avgör belastningens storlek – returstödet bär endast kedjevikten; 180° lindning bär dubbel kedjespänning.

Steg 2
Bedöm driftsmiljön. Är platsen torr och ren (kullager); måttligt dammig eller våt utan kemisk exponering (bronsbussad); kraftigt förorenad med slipmedel (brons eller nål); eller livsmedelsgodkänd med avspolning (icke-metalliskt rostfritt stål)? Miljön är det primära filtret – välj inte enbart utifrån lastkapacitet.

Steg 3
Välj antal tänder. Löphjulen ska ha tillräckligt med kuggar för att ge jämn kedjeingrepp utan vibrationer orsakade av polygoneffekt. Minst 13 kuggar för kedjehastigheter över 0,5 m/s; 17 kuggar eller mer för hastigheter över 1,5 m/s. Tänderna är härdade som standard för antal kugghjul under 30 – detta är specificerat för alla löphjul vid högcykler.

Steg 4
Ange axeldiameter och montering. Löphjul levereras vanligtvis med ett glidhål för presspassning på en fast axeltapp, eller med ett genomgående hål för en skulderbult eller gängad axel. Ange axeltappdiametern — löphjulens hål är inte kilförsedda (drevet måste rotera fritt). För axeltappar som inte är standarddiametrar, ange den exakta måtten så bearbetar vi den för att passa.

Matchande rullkedja för tomgångsapplikationer

Kugggeometrin på tomgångshjulet är identisk med drivhjulets geometri för samma kedjestorlek — ett #40-tomgångshjul använder samma tandprofil som ett #40-drivhjul. Korea Ever-Power lagerför ANSI rullkedja från #25 till #160 för att komplettera specifikationer för transportband och drivsystem tillsammans med ovanstående löphjul. Vid specificering av ett komplett system – drivhjul, drivet hjul, löphjulsspännare och kedja – förenklar inköp från samma leverantör dimensionsverifieringen som bekräftar att alla tandprofiler är korrekta för den specificerade kedjan.

För kedjespännare och tomgångssystem Designhjälp — inklusive placering av löphjul för att uppnå en önskad kedjespänning utan överdrivet nedhäng — vårt tekniska team erbjuder teknisk rådgivning innan beställning. Beskriv transportbandets längd, kedjehastighet och belastning, så rekommenderar vi löphjulspositioner, lagertyper och minsta antal kuggar.

Varför Korea Ever-Power Chain and Sprocket

Koreas ständiga makt Lagerhåller alla fyra typer av löplager i ANSI-kedjestorleksområdet med teknisk support för urval:

✦ABEC-3 kullager som standard — ej ekonomilager; kulor av klass 10 med Polyrex EM-motorfett för långa serviceintervall med tätning

✦Alla fyra lagertyper lagerförda — kullager, nållager, bronsbussningar och icke-metalliska lager (anpassad leveranstid); hela sortimentet tillgängligt från en enda leverantör

✦Härdade tänder standard under 30T — förlängd tandlivslängd vid högcyklisk transportördrift utan premiumpriser

✦Alternativ för hus och axel i rostfritt stål — för livsmedel, läkemedel och diskmiljöer; rostfritt stål 304 och 316 finns tillgängligt

✦Konsultation om val av lagertyp — beskriv din miljö, kedjestorlek och löphjulsposition så bekräftar vi rätt lagertyp innan beställning

✦Leverans inom Korea på 7–14 dagar på lagerförda konfigurationer; icke-metalliska specialrullar 2–4 veckor

Korea Ever-Power tomgångsdrev tillverkning kullager precision

Vanliga frågor

Vad är den funktionella skillnaden mellan ett tomgångsdrev och ett drivdrev?

Ett drivhjul överför vridmoment mellan en axel och en kedja – det är kiltkopplat till en roterande axel och driver antingen kedjan (ingång) eller drivs av kedjan (utgång). Ett mellanhjul överför inget vridmoment – det roterar fritt på en fast axeltapp, styrd av ett inre lager eller en bussning, och dess enda mekaniska funktion är att omdirigera, styra eller spänna kedjan. Mellantänderna är identiska i profil med drivhjulens tänder för samma kedjestorlek; det är borrkonfigurationen (glydhål som roterar på en fast axeltapp) som skiljer ett mellanhjul från ett drivhjul.

Kan jag använda ett vanligt B-nav-drivhjul som löphjul genom att lämna kilspåret tomt?

Tekniskt möjligt men mekaniskt sämre. Ett B-navdrivande kedjehjul har ett hål dimensionerat för en tät axelpassning med en kil – det är konstruerat för att inte rotera på axeln. Om det används som ett mellanhjul på en axeltapp med tomt kilspår kommer spelrummet att vara för litet för fri rotation, vilket skapar friktion och risk för kärvning. Lämpliga mellanhjulskedjehjul har ett förstorat hål med spelpassning för jämn rotation över axeltapp, eller ett inpressat lager med rätt innerdiameter för axeltapp. Använd alltid ett specialbyggt mellanhjulskedjehjul i mellanhjulslägen.

Hur vet jag om mitt mellandrevslager behöver bytas ut?

Tre varningstecken: (1) Hörbar ojämnhet eller skrammel när drevet snurras för hand med kedjan borttagen — skada på rullelementet eller förorening. (2) Synlig sidovridning när drevet roterar — lagrets inre eller yttre ring spinner i sitt lagerhus, eller så är lagret kraftigt slitet. (3) Ojämnheter i kedjans spårning — om kedjan börjar gå i sidled från löphjulets kuggar har lagerspelet ökat till den punkt där drevet inte längre håller kedjan på kuggens mittlinje. Vid första tecken på något av dessa, byt ut löphjulet omedelbart — vänta inte tills lagret kärvar.

Varför är ABEC-3 specificerad för kullagerrullar snarare än standard ABEC-1?

ABEC-3 (vilket motsvarar ISO 6 i metrisk klassificering) har snävare toleranser för inre/yttre lagerkast, borrdiameter och bredd än ABEC-1 (ISO 0). I ett transportbands tomgångsdrev leder lagerkast direkt till kedjekransens wobbling, vilket gör att kedjan spårar ojämnt över kuggytan. Under miljontals kedjeingrepp ackumuleras det asymmetriska slitaget från även 0,02–0,05 mm kastet till synliga kuggskador. ABEC-3 är den lägsta klass som ger acceptabel körkvalitet för transportbandsapplikationer vid typiska kedjehastigheter på 0,5–3 m/s.

Bör tomgångsdrev smörjas separat från kedjesmörjningen?

För tätade kullager- och nållagers mellanhjul är lagret förpackat med fett och kräver ingen extern smörjning så länge tätningen är intakt. För bronsbussade mellanhjul är det själva bronset som smörjer – men regelbunden lätt smörjning av gränssnittet mellan borrning och axel (var 500–1 000:e timme) förlänger livslängden i dammiga miljöer. Applicera inte kedjesmörjmedel direkt på mellanhjulets tänder – kedjans kedjesmörjningssystem kommer automatiskt att transportera tillräckligt med smörjmedel till kuggingreppszonen. Översmörjning av mellanhjulets tänder attraherar slipande partiklar som accelererar både tand- och rullslitage.

Vilka kedjestorlekar täcker Korea Ever-Power tomgångsdrev?

Standardlagerförda löphjul täcker ANSI-kedjestorlekar #25 till #160 i kullager- och bronsbussningskonfigurationer. Nållagerslöphjul finns i lager för de vanligaste storlekarna (#40 till #100); andra storlekar finns tillgängliga med kort leveranstid. Icke-metalliska löphjul specialtillverkas för alla kedjestorlekar från #25 till #80 med axel i rostfritt stål. Metriska kedjestorlekar (06B till 24B enligt DIN 8187) och dubbelstigningslöphjul finns tillgängliga — kontakta oss med din kedjekod så bekräftar vi tillgängliga konfigurationer.
